Druckluft effizient denken

Wärmerückgewinnung aus Kompressoren

Druckluft erzeugen. Wärme weiter nutzen. Machen Sie die Abwärme Ihrer Kompressoren für Heizung, Warmwasser oder Prozesse nutzbar – und senken Sie den zusätzlichen Energiebezug Ihres Betriebs.

Symbolgrafik zur Nutzung von Kompressorabwärme

Bereits bezahlte Energie weiter nutzen

Die Wärme entsteht bei der Drucklufterzeugung. Ihr Nutzen entsteht im Betrieb.

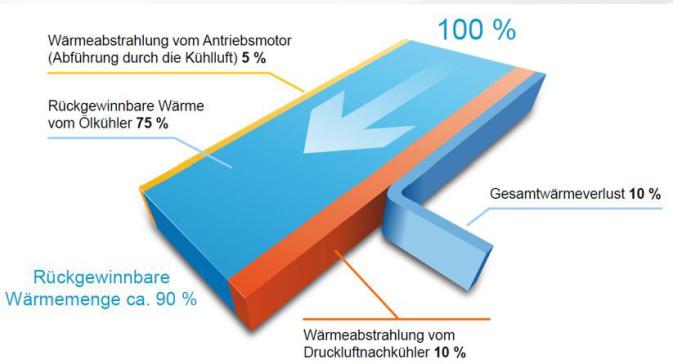

Beim Verdichten erwärmt sich die Luft. Kühler führen diese Wärme aus dem Kompressorsystem ab. Ein Wärmerückgewinnungssystem kann einen Teil davon gezielt an einen Wärmeverbraucher übertragen.

Sie nutzen damit einen Teil der bereits eingesetzten elektrischen Energie ein zweites Mal. Die Einsparung entsteht durch weniger zugekaufte Heizenergie – beispielsweise Erdgas, Heizöl oder Strom für die Wärmeversorgung.

Entscheidend ist die passende Wärmeabnahme: Kompressorlaufzeit, Wärmebedarf und Temperaturniveau müssen zusammenpassen. Erst die tatsächlich genutzte Wärme senkt Ihre Energiekosten.

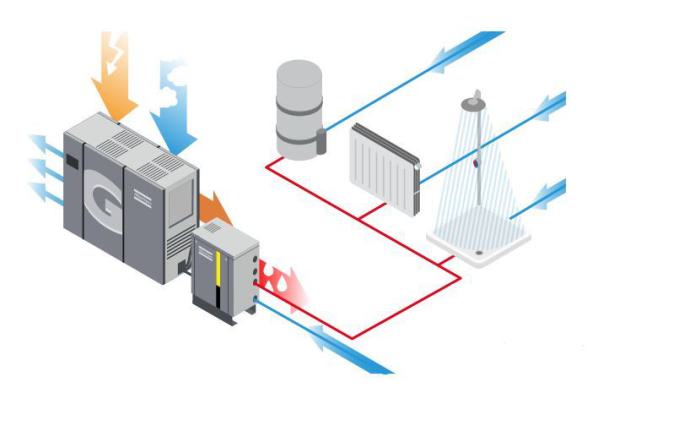

Vom Kompressor zum Wärmeverbraucher

Drei typische Wege für Ihre Abwärme

Das passende Konzept richtet sich nach Kompressortyp, Aufstellung und dem Wärmebedarf in Ihrem Betrieb.

01 / Warmluft

Hallen und Räume beheizen

Die erwärmte Kühlluft einer geeigneten luftgekühlten Anlage kann über eine geplante Luftführung zur Raumbeheizung beitragen.

  • Kurze Wege zu geeigneten Räumen
  • Geregelte Luftverteilung
  • Abluftführung für den Sommerbetrieb

Im Blick behalten: Luftqualität, zulässiger Kanalwiderstand und sichere Kompressorkühlung.

02 / Warmwasser

Heizung und Wasser vorwärmen

Ein geeigneter Wärmetauscher überträgt Kompressorwärme auf einen getrennten Wasserkreislauf. Dieser kann einen Heizungsrücklauf oder eine Wassererwärmung unterstützen.

  • Einbindung in vorhandene Hydraulik
  • Passende Vor- und Rücklauftemperaturen
  • Speicher zur zeitlichen Entkopplung

Im Blick behalten: Herstellervorgaben, Wasserqualität und die erforderliche Systemtrennung bei Trink- oder Prozesswasser.

03 / Prozesswärme

Wärme dort einsetzen, wo sie gebraucht wird

Ein regelmäßig laufender Prozess kann Wärme auch außerhalb der Heizperiode abnehmen. Beispiele sind Vorwärmung, Wasch- oder Reinigungsprozesse und geeignete Prozessbäder.

  • Wärmebedarf über das Jahr prüfen
  • Temperatur und Leistung abgleichen
  • Bestehende Wärmeversorgung ergänzen

Im Blick behalten: Gleichzeitig laufende Produktion und Kompressoren verbessern die Nutzungsmöglichkeiten.

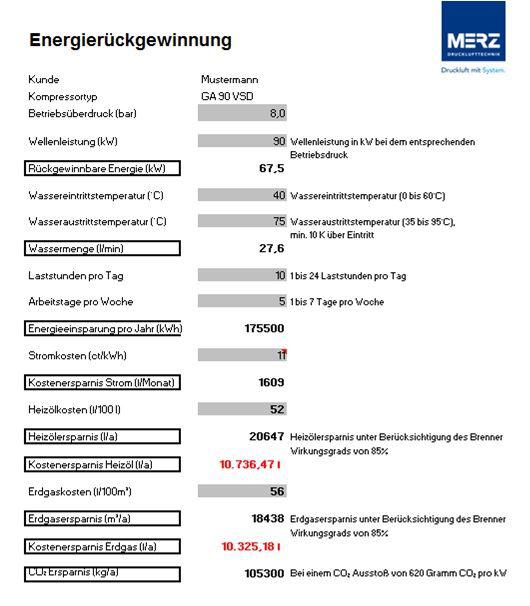

Ihr Online-Rechner

Wie viel Wärme und Heizenergie können Sie einsparen?

Tragen Sie Ihre Anlagendaten ein. Der Rechner zeigt eine überschlägige Jahresbilanz mit einstellbaren Annahmen. Die vorbelegten Werte sind ein Rechenbeispiel.

01 / Ihre Druckluftanlage
02 / Rückgewinnung und Wärmeabnahme
03 / Bisherige Wärmeversorgung

Ihre überschlägige Jahresbilanz

Aus Abwärme wird ein berechenbarer Nutzen.

Mögliche Kosteneinsparung nach Betriebskosten6.660,00 €pro Jahr · netto

Vermiedene Energiekosten abzüglich der angegebenen zusätzlichen Betriebskosten.

Nutzbare Wärme beim Verbraucher
59.940,00kWh Wärme/Jahr
Eingesparte Heizenergie im Bezug
66.600,00kWh Erdgas/Jahr

Vermiedener Energiebezug bei 90 % Jahresnutzungsgrad.

Rückgewinnbare Wärme vor Nutzung und Verteilung
111.000,00kWh Wärme/Jahr

Das Ergebnis berücksichtigt zeitliche Nutzbarkeit und Wärmeverluste.

Wohin fließt die angesetzte Energie?

Angesetzter Kompressorstrom: 148.000,00 kWh/Jahr.

  • Nutzwärme beim Verbraucher: siehe Ergebnis oben
  • Rückgewinnbar, jedoch ungenutzt oder Verteilverluste: 51.060,00 kWh
  • Übrige, im Modell nicht rückgewonnene Energie: 37.000,00 kWh
Wärmenutzung mit Merz prüfen

Orientierung auf Basis Ihrer Eingaben. Die Einsparung entsteht bei der Wärmeversorgung. Investition, Förderung, Steuern und Preisänderungen sind nicht berücksichtigt. Eine technische Prüfung von Leistung, Temperatur und Einbindung bleibt erforderlich.

Rechenweg, Annahmen und Grenzen ansehen
  1. Elektrische Jahresenergie: 37,00 kW × 4.000,00 h = 148.000,00 kWh
  2. Wärme beim Verbraucher: 148.000,00 × 75 % × 60 % × 90 % = 59.940,00 kWh; ohne zusätzliche Bedarfsgrenze.
  3. Kosteneinsparung: 59.940,00 kWh ÷ 0,9 × 0,10 €/kWh − 0,00 € = 6.660,00 €/Jahr.

Bei einer Heizung wird der Nutzwärmebedarf durch den Jahresnutzungsgrad als Dezimalzahl geteilt, bei einer Wärmepumpe durch die JAZ. Daraus ergibt sich der vermiedene Energiebezug. Bewertet werden nur vermeidbare, verbrauchsabhängige Kosten; Grundpreise und unveränderte Fixkosten gehören nicht in den kWh-Preis.

Ergebnisse werden auf zwei Nachkommastellen gerundet; die Berechnung verwendet die volle Eingabegenauigkeit. Die Jahresbilanz bildet keine stündliche Simulation ab. Die angesetzte Rückgewinnungsquote muss zur konkreten Maschine und zum nutzbaren Temperaturniveau passen. Der Nutzungsanteil berücksichtigt die zeitliche Überschneidung von Wärmeanfall und Bedarf. Ein Speicher kann sie verbessern, ersetzt aber keinen fehlenden Wärmebedarf. Bereits genutzte Abwärme darf nicht erneut als zusätzliche Einsparung gezählt werden.

Damit das Konzept im Alltag funktioniert

Vier Fragen entscheiden über Ihr Projekt

Wann fällt die Wärme an?

Gemessene Leistungsaufnahme und Betriebszeiten zeigen das Angebot. Die Wärmeabnahme sollte zeitlich dazu passen. Heizperioden, Schichten, Wochenenden und Betriebsferien sind einzubeziehen.

Welche Temperatur wird gebraucht?

Vor- und Rücklauf des Verbrauchers bestimmen die nutzbare Wärmemenge. Eine Vorwärmung kann sinnvoll sein, wenn die Abwärme das endgültig benötigte Temperaturniveau nicht erreicht.

Wie wird die Wärme übertragen?

Leitungswege, Speicher, Wärmetauscher, Pumpen und Regelung gehören in die Planung. Bei einer Nachrüstung prüfen wir die Eignung und die zulässigen Schnittstellen der vorhandenen Kompressoren.

Was geschieht ohne Wärmeabnahme?

Auch im Sommer oder bei stillstehendem Verbraucher muss die Kompressorkühlung funktionieren. Eine geeignete Regelung und alternative Wärmeabfuhr sichern den Betrieb ab.

Von der Messung zur Umsetzung

So planen wir Ihre Wärmerückgewinnung.

Merz verbindet die Druckluftstation mit dem tatsächlichen Wärmebedarf Ihres Betriebs. Aus einem ersten Rechenbeispiel wird ein abgestimmtes technisches Konzept.

Betriebsdaten mit dem Effizienz-Check erfassen
  1. 01

    Bestand und Wärmesenken aufnehmen

    Kompressortypen, Kühlung, Nachrüstbarkeit sowie vorhandene Heizungs- und Prozesskreise gemeinsam erfassen.

  2. 02

    Leistung und zeitlichen Bedarf abgleichen

    Reale Leistungsaufnahme, Laufzeiten und Wärmelastprofil gegenüberstellen. Rückgewinnbare Leistung und benötigte Temperaturen prüfen.

  3. 03

    Einbindung und Wirtschaftlichkeit planen

    Wärmetauscher, Leitungsführung, Speicher, Regelung und Zusatzenergie auslegen. Investition und vermeidbare Kosten für Ihren Betrieb bewerten.

  4. 04

    Umsetzen und Wirkung nachvollziehen

    Installation und Inbetriebnahme abstimmen. Wärmemenge, Temperaturen und Verbrauch vor und nach der Umsetzung unter vergleichbaren Bedingungen bewerten.

Häufige Fragen

Wärmerückgewinnung verständlich erklärt

Kann meine bestehende Anlage nachgerüstet werden?

Das hängt von Bauart, Kühlkreislauf und den freigegebenen Anschlussmöglichkeiten ab. Wir prüfen die konkrete Maschine sowie den geplanten Wärmeabnehmer und vergleichen Nachrüstung und neue Anlagentechnik.

Warum ist die Rückgewinnungsquote keine Einsparquote?

Die technische Rückgewinnungsquote beschreibt das Wärmeangebot. Erst zeitlich passender Bedarf, ausreichendes Temperaturniveau und die Übertragung zum Verbraucher machen daraus Nutzwärme. Die Kosteneinsparung ergibt sich anschließend aus der entlasteten Wärmeversorgung.

Kann Wärmerückgewinnung meine Heizung ersetzen?

In vielen Projekten unterstützt sie die bestehende Wärmeversorgung. Wenn die Kompressoren stehen oder der Wärmebedarf höher ist, wird eine zusätzliche Wärmequelle benötigt. Ob ein weitergehender Ersatz möglich ist, ergibt sich aus dem Lastprofil und der Versorgungssicherheit.

Warum braucht der Rechner den Nutzungsgrad oder die JAZ?

Eine Kilowattstunde nutzbare Wärme ersetzt je nach bisheriger Heizung unterschiedlich viel zugekaufte Energie. Bei 90 % Jahresnutzungsgrad werden für 1 kWh Wärme etwa 1,11 kWh Brennstoff benötigt; bei einer Wärmepumpe mit JAZ 3 sind es etwa 0,33 kWh Strom.

Welche Daten sollte ich für ein Gespräch bereithalten?

Hilfreich sind Kompressortypen, Leistungs- oder Strommessungen, Laufzeiten, der Energiepreis der bestehenden Heizung sowie Vor- und Rücklauftemperaturen und Betriebszeiten möglicher Wärmeverbraucher. Fehlen Daten, besprechen wir eine geeignete Messung.
